成套变频供水电气设备

成套变频供水电气设备，通常也简称为“变频供水设备”或“无负压/恒压供水设备”，是一种集成了电气控制、水泵机组、稳压补偿、传感仪表及管路阀门于一体的智能化供水系统。

其核心在于利用变频器调节水泵电机的转速，从而实时改变水泵的流量和扬程，以满足用水需求，实现恒压、节能、稳定的供水。

二、核心工作原理

该设备的工作原理基于流体力学的相似定律：水泵的流量与转速成正比，扬程与转速的平方成正比，而轴功率与转速的三次方成正比。

压力监测：设备出口处的压力传感器实时检测管网压力，并将其转换为电信号传送给核心控制器（通常是PLC或专用控制器）。

信号处理与决策：控制器将接收到的压力信号与用户设定的目标压力值进行比较和运算（PID调节）。

输出指令：根据运算结果，控制器向变频器发出指令，改变其输出频率和电压。

调速运行：变频器驱动水泵电机以相应的转速运行。

用水量增加时：实际压力 < 设定压力→控制器指令变频器升高频率→水泵转速加快→流量和压力增加，直至恢复到设定压力。

用水量减少时：实际压力 < 设定压力→控制器指令变频器降低频率→水泵转速减慢→流量和压力减小，直至恢复到设定压力。

泵组协作：当单台水泵在高频率下仍无法满足用水需求时，控制器会将该泵切换至工频运行，并启动另一台水泵进行变频调节，以此类推。反之，当用水量减小时，则按顺序停止工频泵，由变频泵进行“软维持”。

三、主要组成部分

一套完整的成套变频供水电气设备主要由三大部分构成：

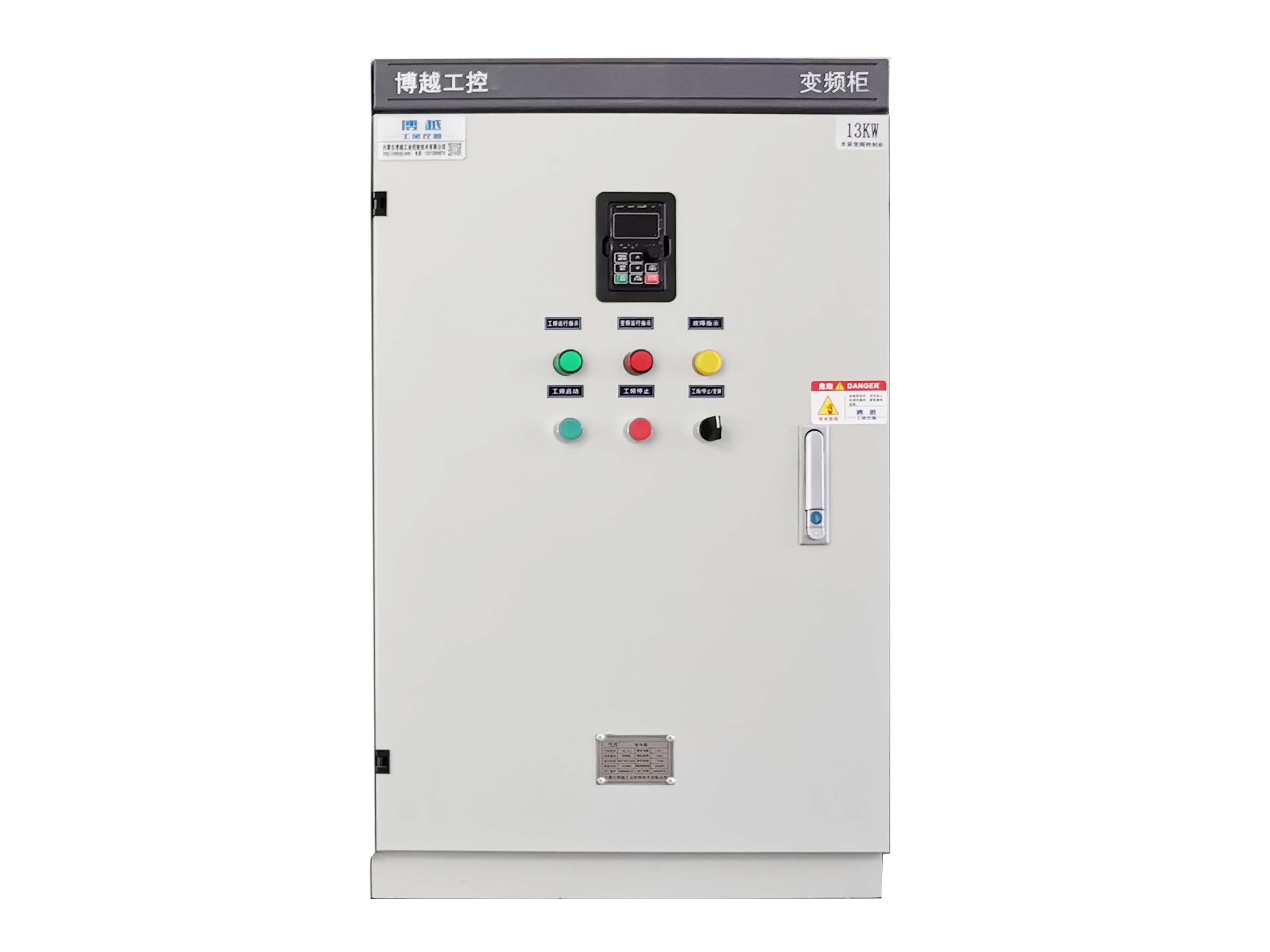

1.电气控制系统（大脑与神经）

这是设备的“智能中枢”，通常安装于电控柜内。

核心控制器：如PLC（可编程逻辑控制器）或专用的微机控制器，负责所有逻辑运算和指令发出。

变频器：核心执行元件，用于调节水泵电机转速。通常采用“一拖多”的模式。

低压电器：

断路器：总电源开关，提供过载和短路保护。

接触器：用于接通或分断水泵电机的电源，实现泵的工频/变频切换。

热继电器/电机保护器：为水泵电机提供过载保护。

人机界面：触摸屏或文本显示器，用于设置压力、查看运行状态、故障报警等。

传感与检测元件：压力传感器、压力开关、流量计等。

2.水泵机组（心脏与肌肉）

主泵：通常是2台或多台立式或卧式离心泵，作为主要的供水动力源。

稳压泵/小流量泵：在用水量极小时（如夜间），为避免主泵频繁启停或效率过低而设置的小功率泵。

3.管路与附件（血管与关节）

管路系统：包括不锈钢或碳钢管道、弯头、法兰等。

阀门：闸阀/蝶阀（检修用）、止回阀（防止水倒流）、橡胶软接头（减震）。

稳压补偿罐/气压罐：在设备入口侧（无负压设备）用于消除吸水压力波动，避免对市政管网产生负压；在出口侧用于消除水锤，补偿微小流量。

底座及机架：将所有部件集成在一个稳固的底座上。

四、主要优势与特点

1.通过变频调速，避免了水泵长期在满负荷下运行，平均节电率可达20%-50%。

2.无论用水量如何变化，都能保持管网压力基本恒定，用水体验好。

3.全自动运行，无需专人值守，具备自动切换、定时轮换、故障自诊断与报警等功能。

4.具备缺相、过载、过压、欠压、过热、缺水等多种保护功能。

5.“软启动”降低了电机和水泵的启动冲击，平滑的调速运行减少了机械磨损，大大延长了设备使用寿命。

6.全封闭结构运行，防止二次污染，噪音低。

五、主要应用场景

民用建筑：高层住宅、办公楼、宾馆、医院的生活给水、消防稳压供水。

工业领域：工厂的生产用水、冷却水循环系统、锅炉补水系统。

公共事业：自来水厂加压站、城乡区域供水、农田灌溉。

其他：空调系统循环水、音乐喷泉等。

总结来说，成套变频供水电气设备是现代供水技术的一次革新。成套变频供水电气设备结合电气传动、自动化控制和流体力学，以其良好的节能效果、稳定的供水质量和高度的智能化，已成为各类建筑和工业领域供水的专业解决方案。
