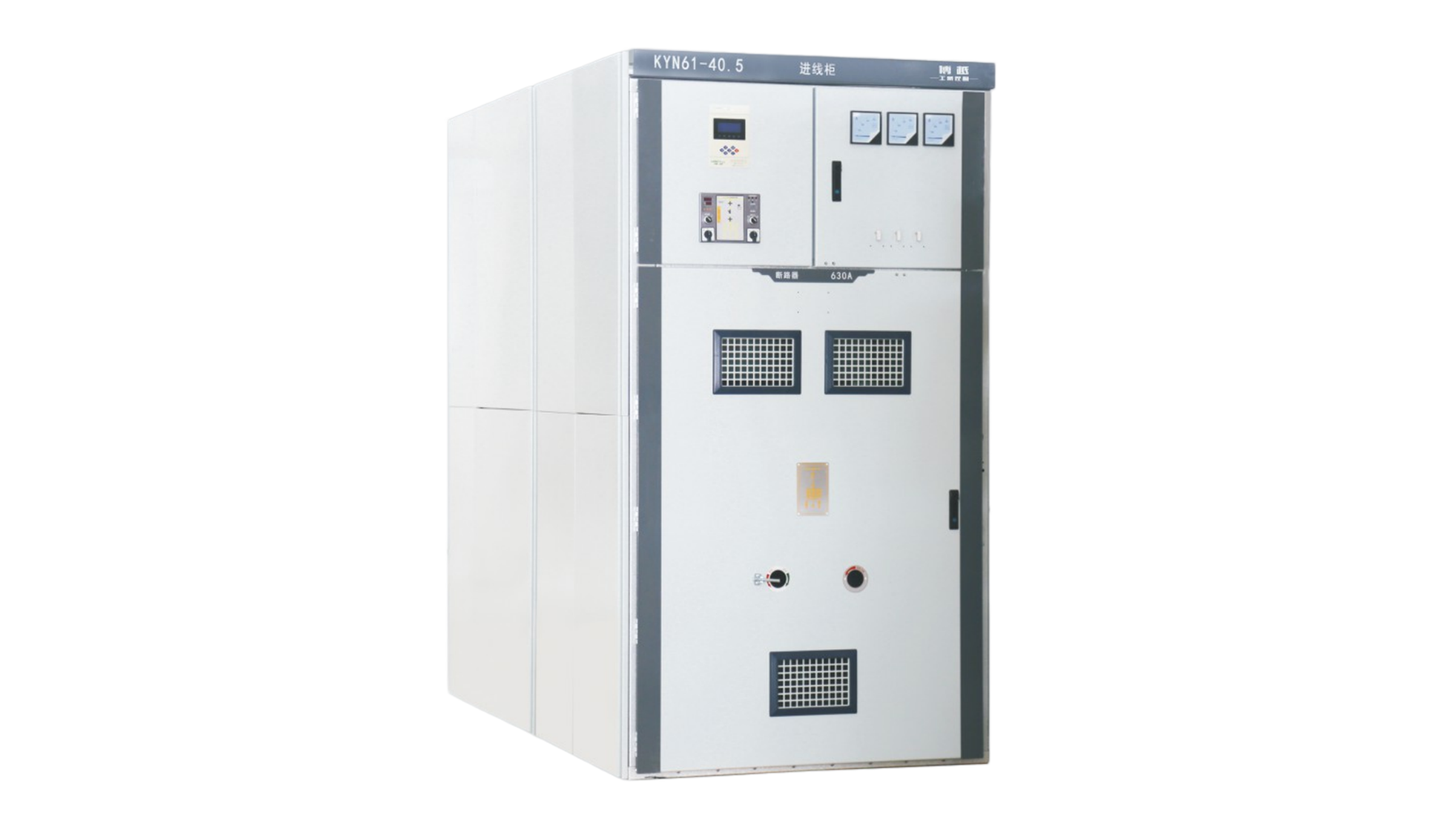

KYN61-40.5型铠装移开式交流金属开关设备

KYN61-40.5铠装移开式交流金属开关柜(以下简称开关柜)系三相交流量50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和监测等功能，还可用于频繁操作的场所。

主要特点

◆ 柜体结构采用组装式，断路器采用手车落地式结构；

◆ 配用全新型复合绝缘真空断路器，并具有互换性好更换简单之特点；

◆ 手车车架中装有丝杠螺母推进机构，可轻松移动手车，并防止误操作而损坏推进结构；

◆ 所有的操作均可在柜门关闭状态下进行；

◆ 主开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”功能;电缆室空间充裕，可连接多根电缆；

◆ 快速接地开关用于接地和关合短路回路。

使用环境条件

环境温度：上限+40°C，且24h内测得的平均值不超过35°C，下限-10°C；

海拔高度：海拔不超过1000m；

相对湿度：日平均值不超过95%，月平均值不超过90%；

地震烈度：不超过8度；

水蒸汽压力：日平均值不超过2.2kPa，月平均值不超过1.8kPa；

周围环境：无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

技术参数

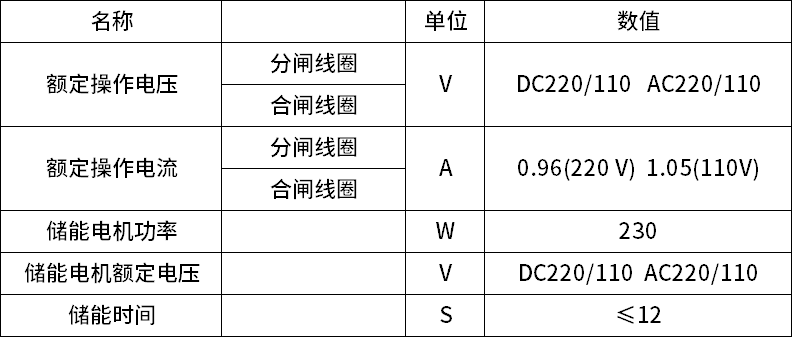

弹簧操动机械主要技术参数

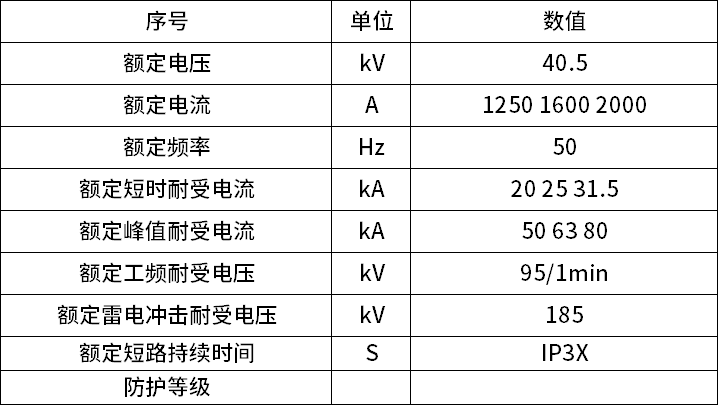

真空开关柜主要技术参数

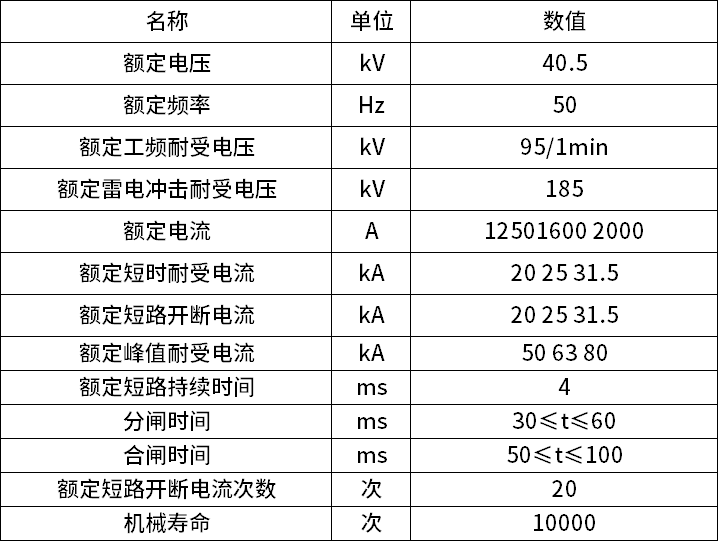

真空断路器主要技术参数

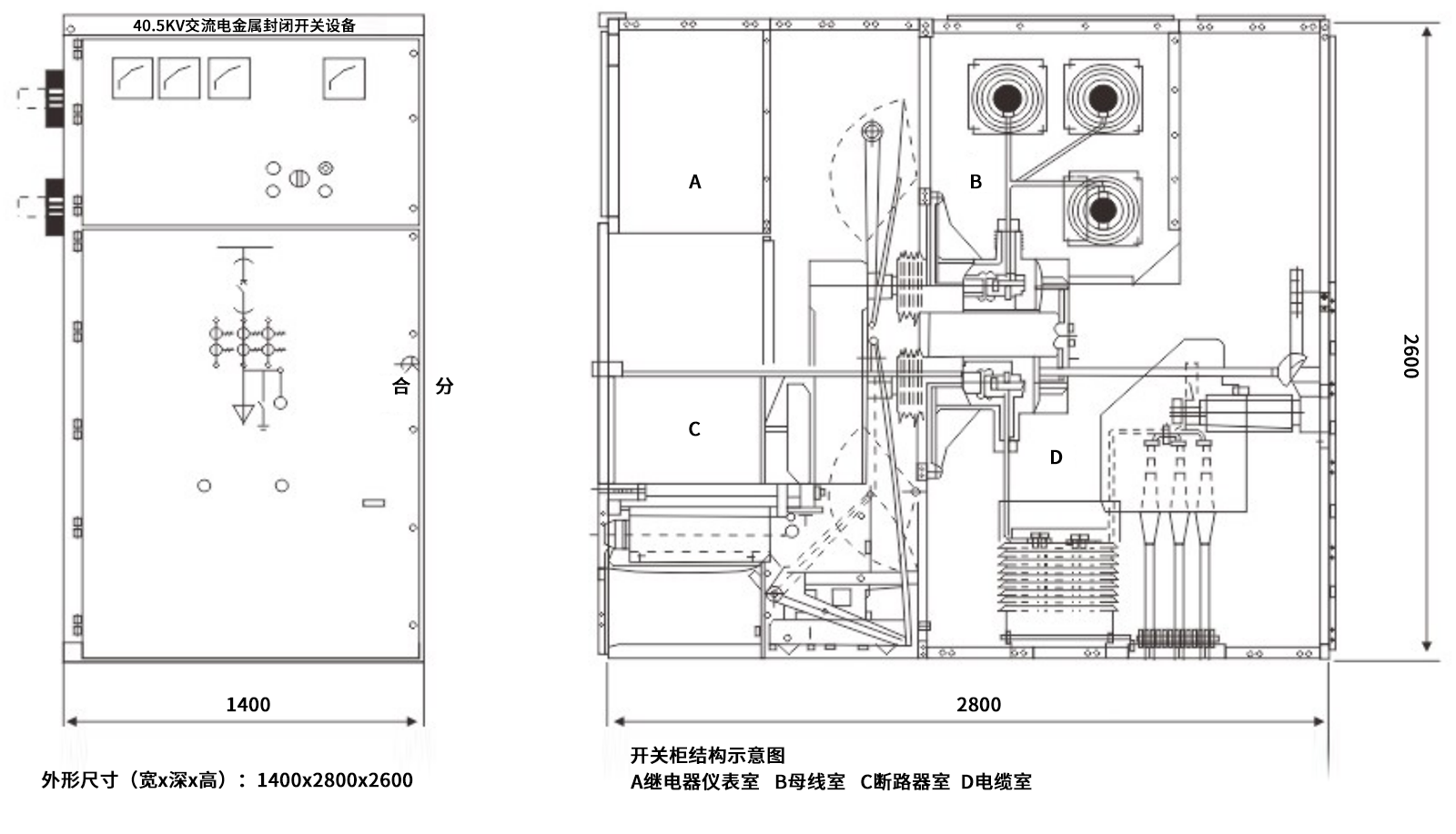

开关柜外形尺寸、结构示意图：

开关柜安装

电器室的高度：≥4500mm；

柜后距墙距离：≥1500mm；

基础构架的平面度：≤1mm/m2；

基础预埋槽钢高出地面部分不行超过3mm；

可用螺栓或焊接方式固定在基础上；

开关柜重量约1800kg；

开关柜操作走廊宽度(单列)：≥3000mm，双列(面对面)≥4000mm。
