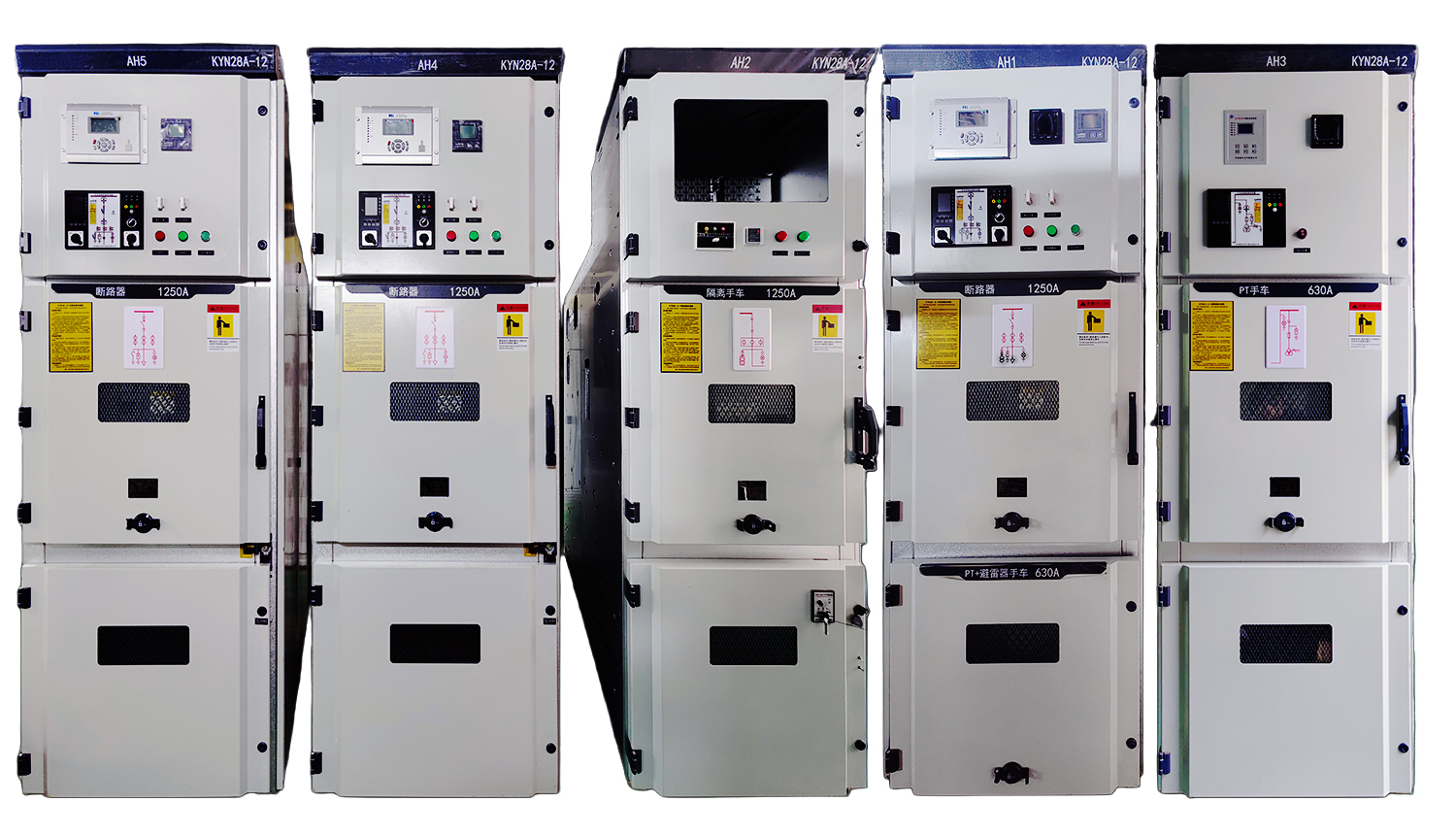

KYN28A-12型铠装移开式交流金属开关设备

KYN28A-12 铠装移开式交流金属开关设备是一种额定电压为12kV、适用于三相交流50Hz电力系统的户内成套配电装置，其主要功能是接受和分配电能，并对电路进行控制、保护及实时监测。设备配备了可靠的机械和电气联锁装置，五防联锁（防止误分、误合断路器；防止带负荷移动手车；防止带电合接地开关；防止带接地线送电；防止误入带电间隔）、泄压装置。

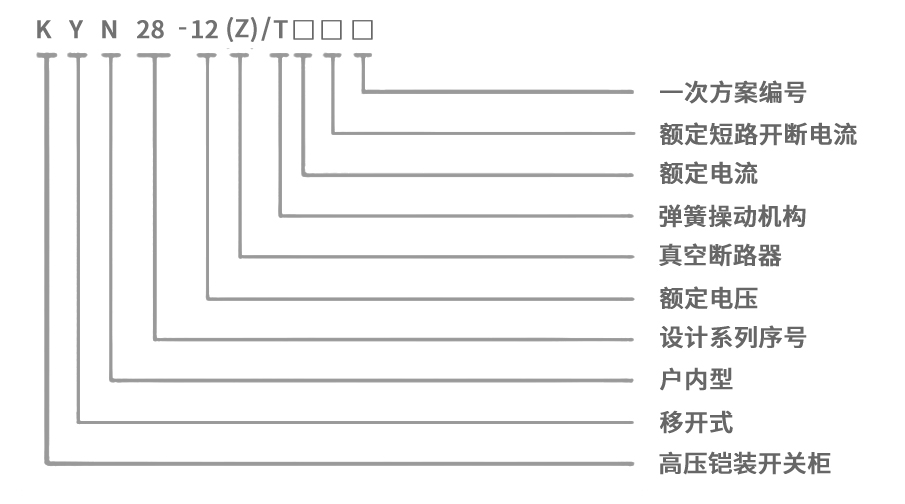

型号及含义

使用环境

◆周围空气温度上限+40°C下限-15°C。

◆设备安装场所的至高海拔高度为1000m。

◆环境湿度日平均相对湿度≤95%月平均相对湿度≤90%。

◆地震烈度不超过8度。

◆周围空气应不受腐蚀性或可燃气体，水蒸汽等明显污染。

◆无严重污秽及经常的剧烈振动。

本开关柜的设计制造和所采用的元器件，充分考虑了客户简便、可靠、安全等多方面的要求：

◆清断明了的提示和简单容易的操作。

◆所有的操作均在正面完成。

◆智能控制器参数现场整定。

◆只需要作简单的常规操作检查和清洁维护，每五年润滑一次。

◆高新可靠的三维参数化设计是可靠性的有力保证。

◆质量保证体系符合ISO9001要求。

◆完全空气绝缘，没有泄漏的危险。

◆各自独立的功能隔室和压力释放通道。

◆高达IP4X的防护等级。

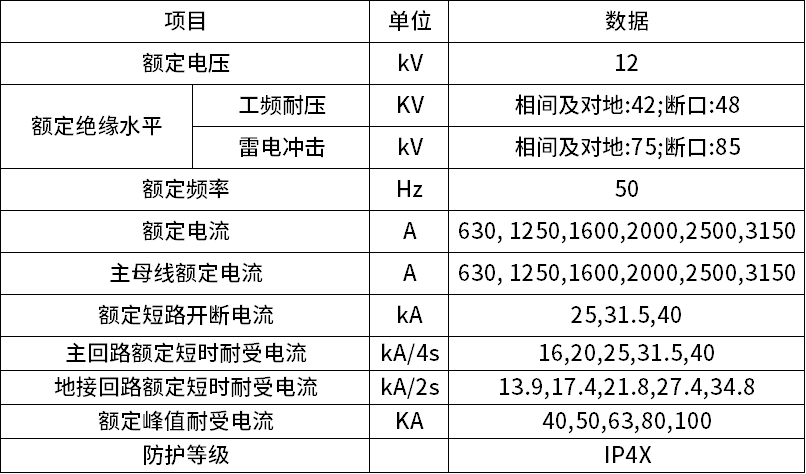

技术参数

设备特点

◆紧凑型设计，体积小，减少了占地面积。

◆正面安装调试与维护，可背对背安装或靠墙安装。

◆柜体采用敷铝锌钢板，抗腐蚀，抗氧化，没有掉漆生锈的烦恼。

◆采用多重折弯工艺，机械强度高，重量轻。

◆数控加工，通过拉铆螺母和高强度的螺栓连接而成，精度高，外形美观。

◆方案齐全完备，外壳达到IP4X。

◆可抽出部分件体积小，重量轻，维护方便，通过悬挂式导轨进出，互换性好。

◆手车、接地开关、门灾害时有可靠机械联锁，操作灵活，安全。

◆各功能部件置于单独的隔离室中，如有故障不会蔓延至相邻隔室。

◆各功能隔室均设有泄压装置，可确保发生内部故障时操作人员和开关柜的安全。

◆凝露控制器可防止因高湿度或温度突变而产生凝露。

◆柜间采用阻燃的母线套管，防止故障时电弧在柜间漂移。

◆出线电缆位置高度达到800mm，方便接线。

◆智能式控制保护装置，能方便现实配电自动化。

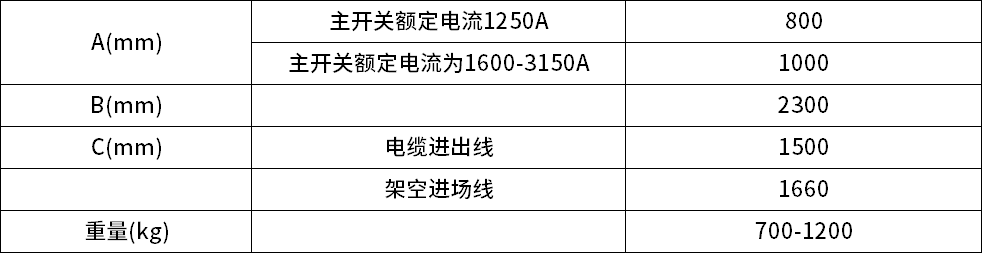

型号参数

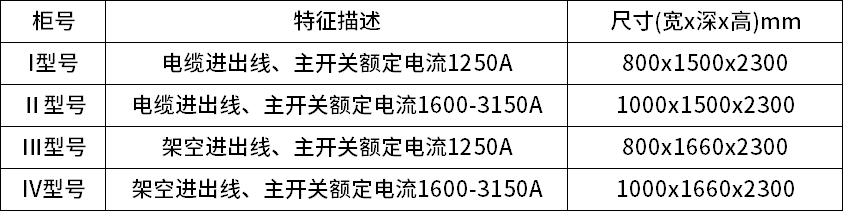

柜型分类

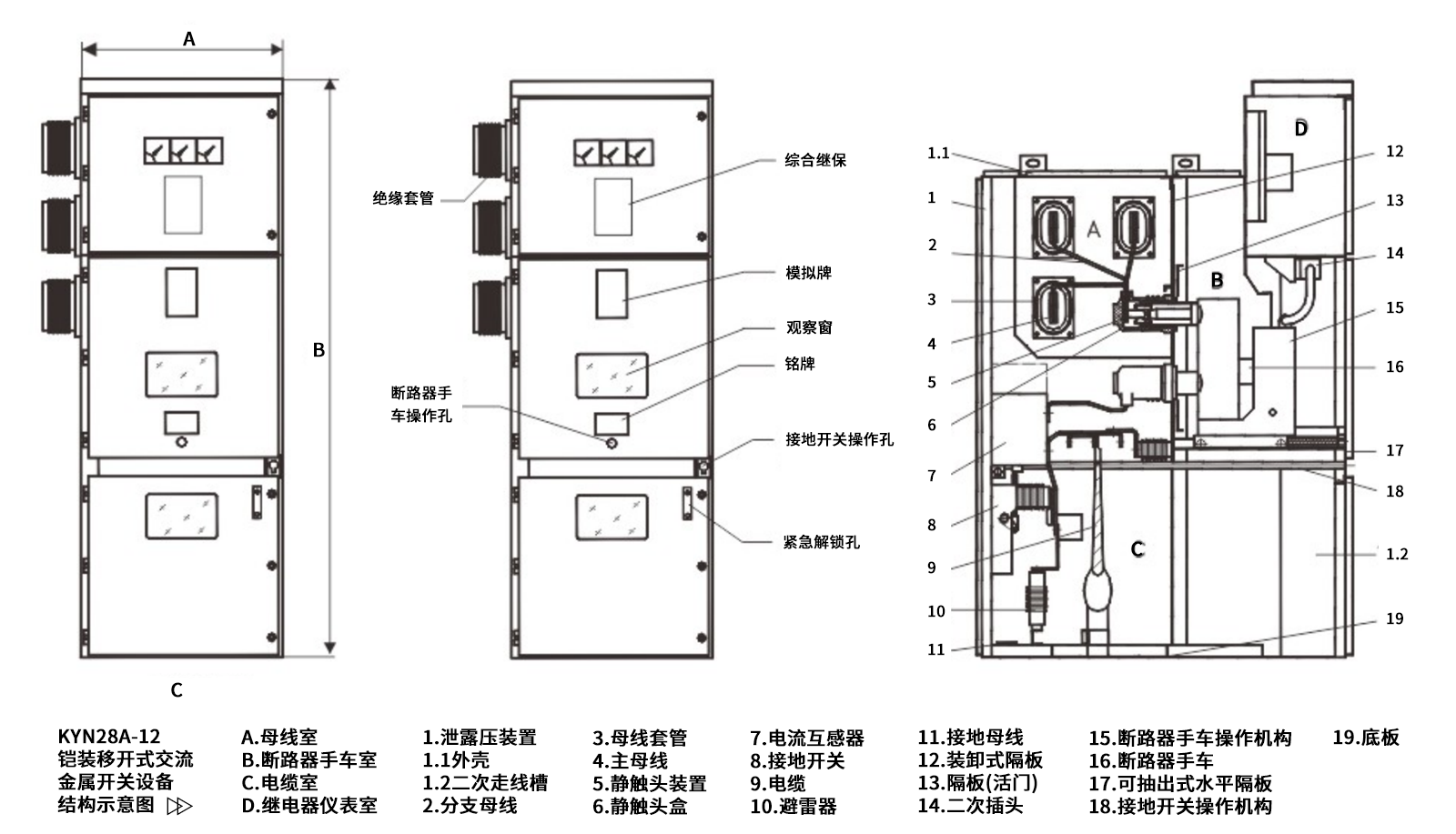

设备结构示意图
