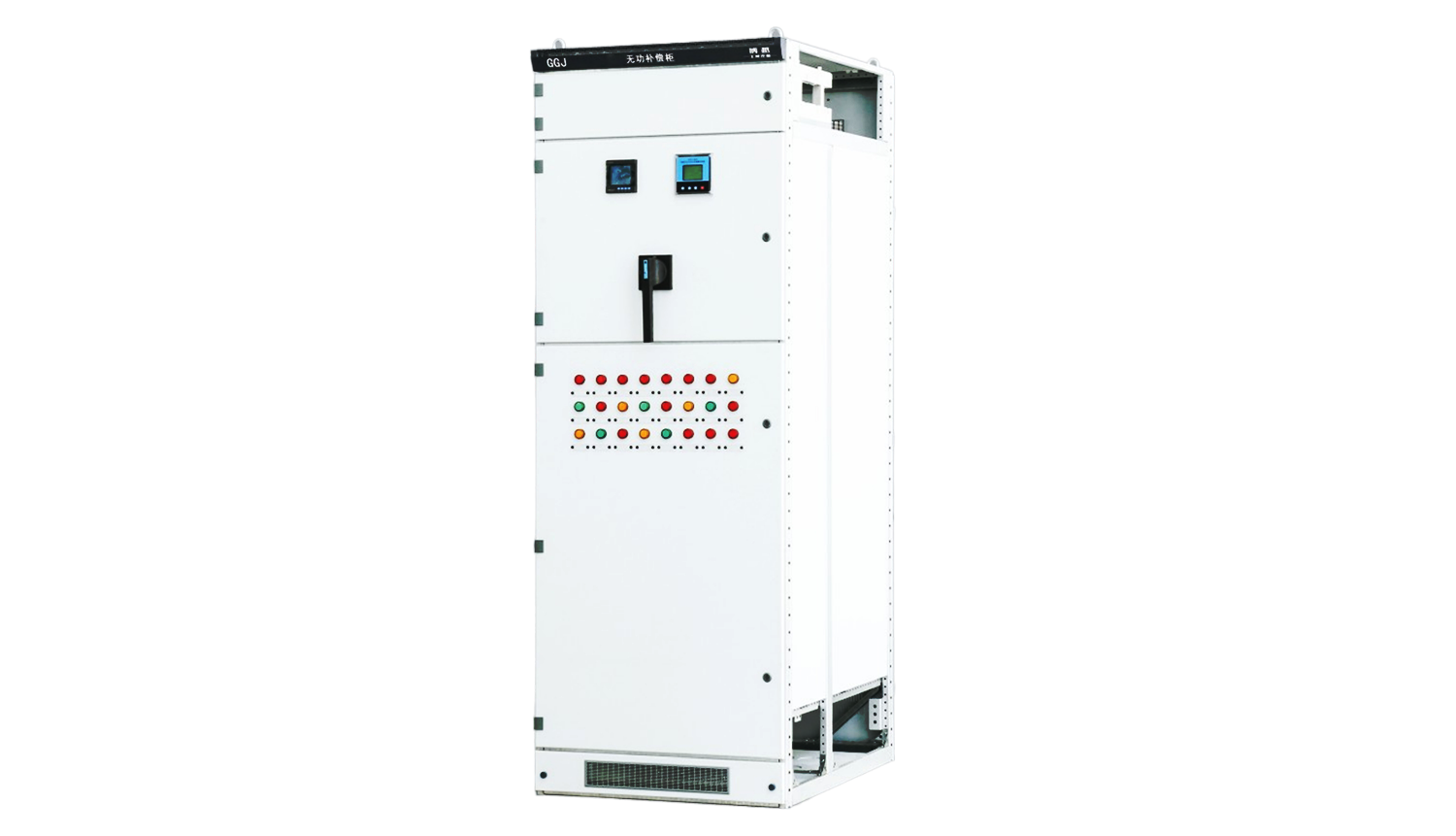

GGJ低压智能无功补偿柜

由于本装置能改善用电负荷的功率因数，降低线损，提高变压器的实际负载能力，具有显著的节能效果，同时在系统中采用特定的电抗器，还可以防止谐波放大、吸收大部分谐波电流，使谐电压总畸率限值及各次谐波电流含量限值符合国家标准，达到谐波治理的目的。而如果使用普通的接触器投切电容器组，带来的将会是大的浪涌电流，慢的补偿时间、高的维护费用和短的使用寿命，因此，我们建议用户在以下场合，能优先考虑使用动态无功补偿装置。如:工矿企业的变电所、生产车间及民用建

筑等的低压电网中，特别适合负荷经常变化，无功功率不稳定的输配电系统。

产品特点：

电网中的感性负载(发电机、扼流圈、变压器、感应式加热器及电焊机等)都会产生不同程度的电滞，即所谓的电感。感性负载具有电压改变方向仍能使电流的方向(如正向)保持一段时间的特性。一旦存在了这种电流与电压之间的相位差，就会产生无功功率，并被反馈到电网中。在交流电网中(50/60Hz)，上述过程每秒重复50或60次，因而一种显而易见的解决方法就是直接将这些感性功率电能(无功功率)通过电容器来暂时存储和释放，从而减少了电网的无功功率交换。

1.通用性能强。该补偿柜可与国内外各种任意柜体进行组合，如MNS、GCK、GGD等;

2.电容补偿组合方式多样灵活。具有Y型补偿方式、A型补偿方式、Y+A组合补偿方式;

3.通讯方式多样性。具备RS-232/485通讯接口,无线数传模块或GPRS模块实行远距离通讯;

4.控制准确安全。实行电压过零触发，投入时无浪涌电流过零切除，分断时不产生高压;

5.使用寿命长，在免维护下，使用寿命长达10万小时以上。

使用环境条件

1.环境温度：-5°C-+40°C；

2.环境相对湿度：不超过90%(20°C)；

3.海拔高度：不超过2000m；

4.周围介质无爆炸危险，无足以损坏及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。

技术条件

1.自动补偿无功功率，提高功率因数。

2.提高设备效率，节约投资。

3.减少配电线路损耗和变压器损失。

4.改变电压质量，提高供电的可靠性。

装置技术概要

系统电压：AC450V以下；

投切时间：t≤20ms；

投入涌流：＜25In；

额定频率：50Hz±50%；

取样电流：0~5A；

本机功耗：≤15W；

灵敏度：100mA。
