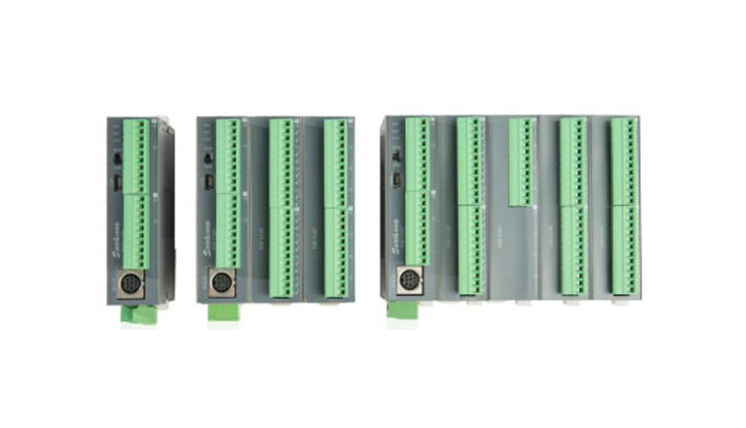

显控MINI型PLC

·32位高性能 PU，编译型执行方式，扫描周期比解析型快10倍；

·支持两路或四路高速脉冲输出，分别最高400KHz；

·1个RS232；

·高可靠∪SB上下载，监控，用户体验好；

·支持RS232、USB两种方式与PC进行通讯、监控和上下载；

·两路或四路最高400Kz高速脉冲输出；

·两路或四路单相高速脉冲计数，分别最高400KHz，一路或两路AB相高速脉冲计数，最高

·5.200KHZ

·静电等级4级，±8000V；

·采用外置实时时钟芯片，让时钟更准确；

·64K以上用户程序存储区，无需担心空间限制；

·支持2 KByte断电存储区，无需担心数据丢失；

·编程软件简洁易懂，支持160多条指令；

·融合欧系、日系两种编程风格，支持梯形图输入和指令输入两种形式使用更灵活；

·程序结构清晰，分为主程序、子程序、中断程序等，程序又划分为多个网络；

·应用指令在梯形图的表现形式为指令块，以树形莱单出现以供用户选择。

下面是关于DCS 自动化控制系统的介绍：

DCS 自动化控制系统，即分布式控制系统，是一种可实现分布式控制的集成工业自动化系统。以下是对其的详细介绍：

系统组成

硬件部分：

主控系统：是系统的核心，由工业电脑和核心软件组成，负责监控和控制过程的运行。

实时数据采集系统：通过局域网络采集各种传感器的实时数据。

过程显示系统：由工业电脑和操作控制台组成，负责显示各种过程参数。

远程监控系统：以专用网络或公共网络为媒介，从远程获取各种运行参数。

人机交互系统：由工业电脑和操作控制台组成，接收人机操作指令并转换为系统可识别的信号。

安全监控系统：由传感器和控制器组成，负责监控过程中的安全参数，确保过程安全。

软件部分：

组态软件：用于设计控制系统的结构和功能，以及完成系统的控制编程。

操作软件：是控制系统的前端界面，用于操作人员进行参数配置、数据采集和控制任务的操作。

数据库管理软件：管理系统中的历史数据，以及控制系统当前参数的设置和保存。

网络通讯软件：实现系统和现场设备的网络通讯，以进行数据采集和控制。

安全软件：实现系统的安全保护，如防火墙、加密和访问控制等。

应用开发软件：实现系统的业务逻辑，以及控制系统的自动化操作。

监控软件：实时检测系统的运行状态，以及发现异常情况。

工作原理

数据采集：现场的传感器、PLC、单片机等实时采集工艺参数，如温度、压力等，并传输给 I/O 模块。

数据处理：控制器接收到 I/O 模块的数据后，根据预设的控制逻辑进行处理。

控制命令输出：处理后生成的控制指令发送给 I/O 模块，再由执行机构执行具体动作。

监视和操作：操作员通过操作界面监控系统状态，必要时进行干预操作。

信息记录与管理：系统会记录所有的操作和事件，便于事故分析和系统优化。

功能特点

分布式控制：各个控制节点独立运作，又相互协调，提高了系统的稳定性和安全性。当部分控制单元出现故障时，不会影响整个系统的运行，其他正常的控制单元可以继续工作。

高度集成：将多种控制和监视功能集成到一个统一平台中，实现了对工业过程的监控和控制，减少了系统的复杂性和维护成本。

实时数据处理：可以快速响应各种实时数据，并进行相应的控制策略调整，保证了系统对工业过程的实时监控和控制。

易于扩展：随着生产需求的变化，可以方便地增加新的控制节点或升级软硬件，具有良好的可扩展性和灵活性。

通信协议与网络架构

通信协议：采用各种通信协议，如 Modbus、Profibus、EtherCAT 等，实现各个设备之间的信息交换和协同工作。

网络架构：通常采用分布式网络架构，包括控制器、操作站、监控站等，以实现对生产过程的实时监控和控制。网络拓扑结构通常为星型或环型，以确保数据传输的稳定性和可靠性。

应用领域

石油和化工行业：用于控制化工生产过程中的反应温度、压力、流量等参数，确保生产过程的安全和稳定。

电力行业：对发电厂的发电机组、输电网络等进行监控和控制，提高发电效率和电网的稳定性。

制造业：自动化生产线和装配过程的控制，如汽车制造、机械加工等领域，提高生产效率和产品质量。

污水处理和环境保护：实时监测污水处理过程中的水质参数，控制处理设备的运行，确保污水处理效果达标。

食品和饮料加工：控制生产过程中的温度、湿度、流量等参数，保证产品的质量和安全。

制药和生命科学：在药品生产过程中，对反应釜的温度、搅拌速度等进行控制，确保药品质量的稳定性和一致性。
