YBM-63OKVA/10/0.4KV预装组合式变电站

YBW-630kVA 预装组合式变电站介绍：

参数：

设备名称：预装组合式变电站

类型：箱式变电站

型号：YBM-63OkVA/10/0.4KV

箱变外壳规格尺寸：5000*2000*2650mm

柜内排：TMY-80*8-铜

高压连接电缆：YJV-50

使用环境：户外

额定容量：63OkVA

应用场景：

广泛应用于中小型工业和商业区域的配电系统，例如：

城市公用配电：街道、住宅小区、公园的配电。

商业中心：商场、写字楼的供电。

工业企业：工厂、矿山的车间供电。

基础设施：机场、港口、铁路、高速公路的辅助供电。

临时用电：建筑工地、临时活动场所的供电（因其可移动性）。

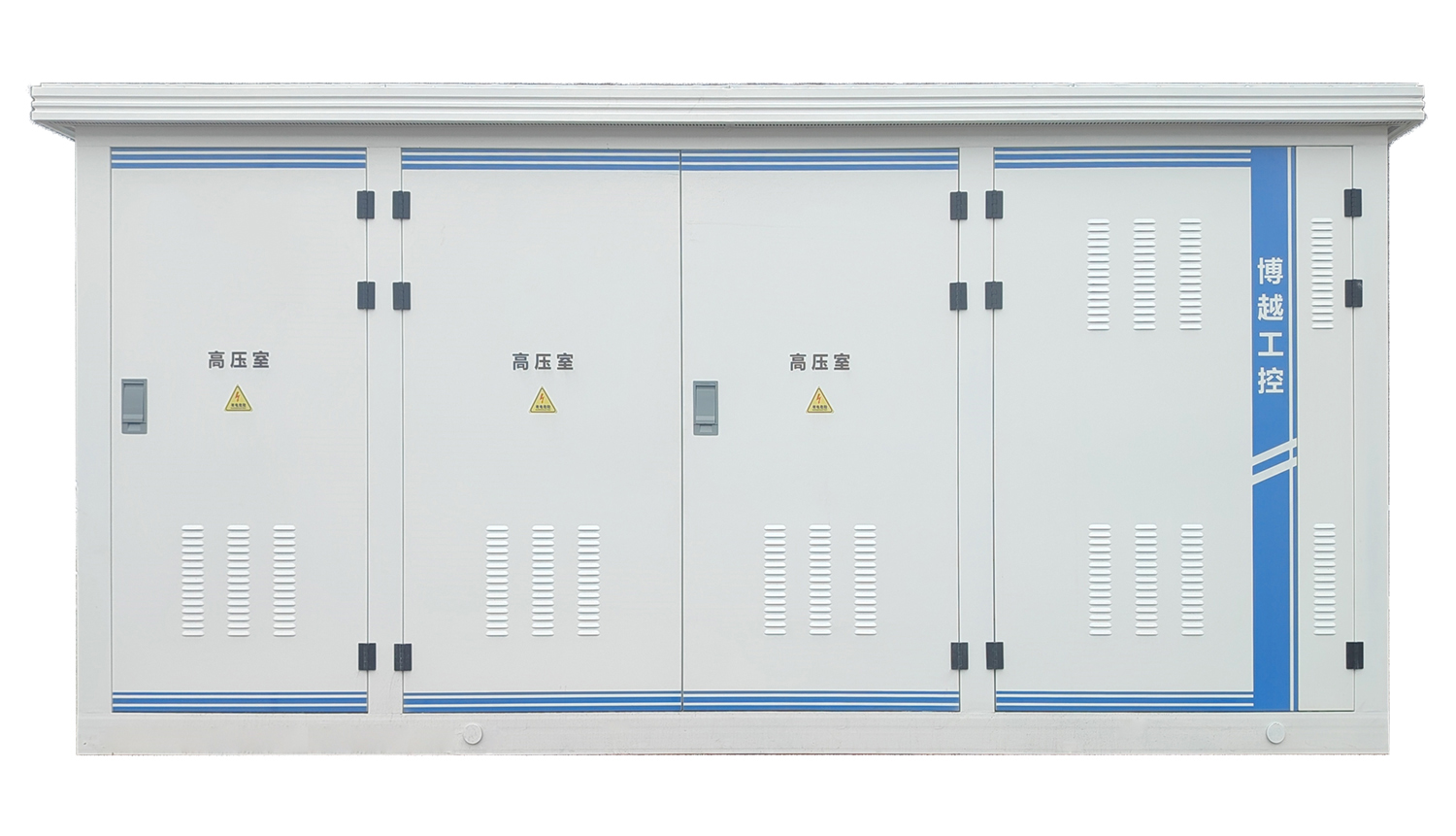

产品正面：

产品背面：

设备右侧：

施工安装说明：

1.基础尺寸系根据箱式变的平面设计确定。

2.电缆室内壁及基础平台用1:25，水泥砂浆抹面，厚度为20，表面须平整。

3.电缆室底面须句排污口略有倾斜，以免积水。

4.进出线电缆穿管的数量及管径，可根据用户的实际情况和进出位置来确定,管排间距不小于200mm。

5.蹬梯用Ф12圆钢弯制而成，埋设在箱式变对应的位置。

6.接地网分别用φ12圆钢或30*4的扁钢从两侧引入基础项部与预埋钢板焊牢，接地电阻值应符合当地电力部门的要求。

7.箱式变底座与基础之间的缝隙用水泥砂浆抹平,以免雨水进入电缆室。

8.电缆进入电缆室后,电缆与穿管之间的缝隙须密封防水。

9.台阶及踏板用户根据需要自行设计。
