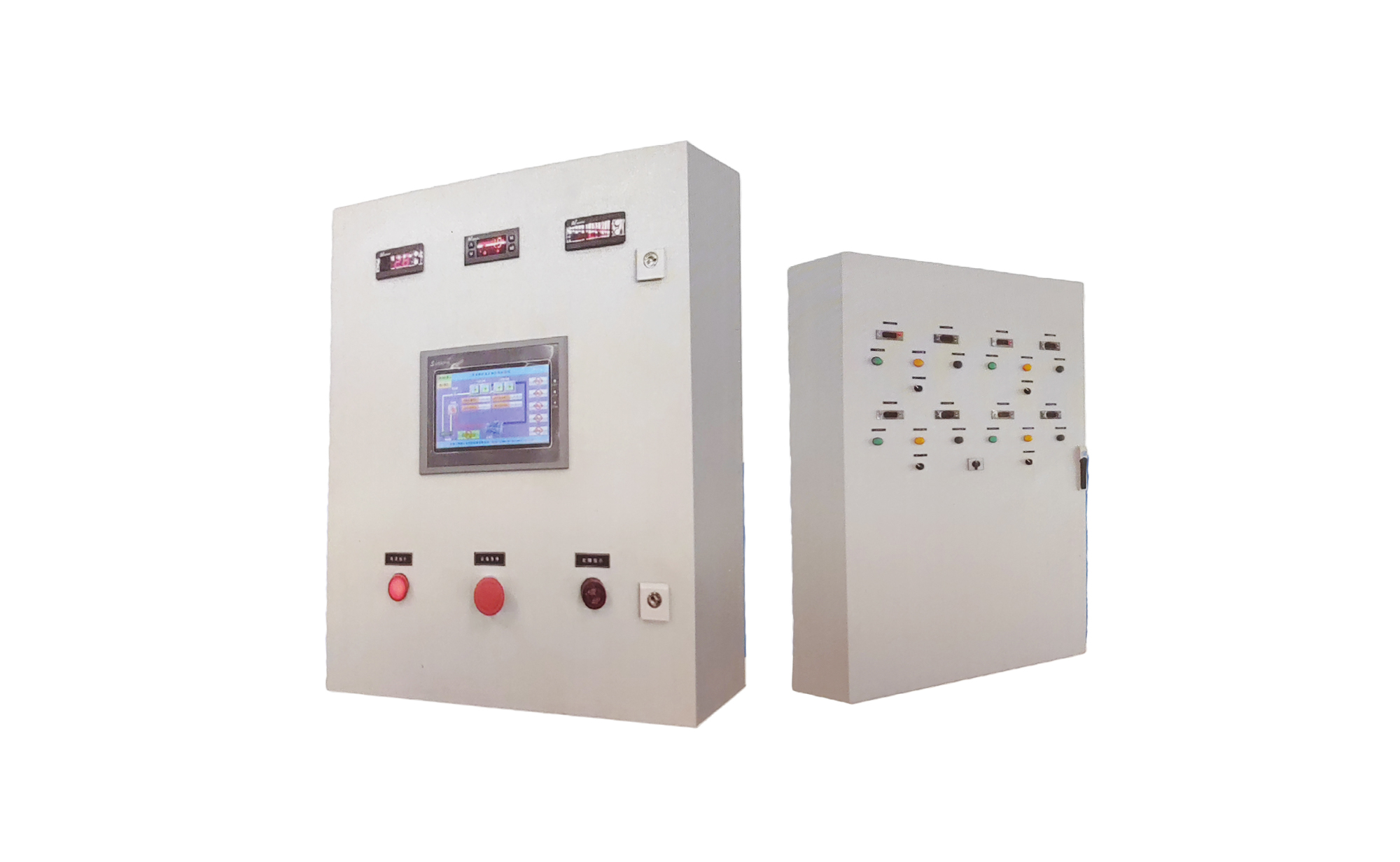

制冷系统PLC控制柜

制冷系统PLC控制柜是现代化工业制冷装置的核心“大脑”。它通过可编程逻辑控制器（PLC）对整个制冷系统进行自动化监控和控制。

一、核心组成部分

一个典型的制冷系统PLC控制柜主要由以下几部分组成：

可编程逻辑控制器（PLC）-核心控制单元

作用：执行用户编写的控制程序，处理来自各种传感器的输入信号，并根据预设逻辑发出控制指令。

功能：实现压缩机启停、能量调节、蒸发器除霜、故障报警等所有核心逻辑。

人机界面（HMI）-操作与显示中心

作用：通常是触摸屏，为操作人员提供直观的系统状态显示和参数设置界面。

显示内容：温度、压力、液位、电流等实时数据；设备运行/停止状态；历史报警记录；趋势曲线等。

操作功能：设定目标温度、调整参数、手动启停设备、确认报警等。

电气控制元件-执行与保护单元

接触器/继电器：用于直接控制压缩机、风机、水泵等大功率设备的电源通断。

电机保护器/热继电器：对压缩机和水泵电机进行过载、缺相、堵转等保护。

断路器/熔断器：为整个控制柜和分支电路提供短路和过电流保护。

中间继电器：用于PLC输出信号与现场设备控制信号之间的隔离和转换。

信号采集与传感器-系统“感官”

温度传感器（PT100/Pt1000，热电偶）：监测库温、蒸发器出口温度、冷凝温度等。

压力传感器/压力开关：监测吸气压力、排气压力、冷凝压力，用于系统保护和能量调节。

液位传感器：控制供液电磁阀，维持储液器或气液分离器的正常液位。

水流开关/压差开关：确保冷却水塔、冷冻水泵或蒸发器风机正常启动和运行。

电源部分

开关电源：为PLC、HMI、传感器等低压控制电路提供稳定可靠的直流电源（如24VDC）。

电源滤波器/浪涌吸收器：抑制电网中的干扰和瞬时高压，保护柜内电子设备。

通信模块（可选但日益重要）

作用：实现PLC与上位机（中央监控电脑）、楼宇自控系统（BAS）或云平台的通信。

常见协议：Modbus RTU/TCP,Profibus,Ethernet/IP等，支持远程监控和数据分析。

二、主要控制功能

PLC控制柜实现了制冷系统的全自动控制，主要包括：

压缩机控制

顺序启停：多台压缩机时，按预设程序交替运行，均衡磨损。

能量调节：根据系统负荷，通过启停、气缸卸载、变频等方式调节制冷量，实现节能。

安全保护：实时监测排气温度、油压、电机电流，出现异常时立即停机并报警。

温度控制

PID（比例-积分-微分）调节，根据设定温度与实测温度的差值，控制压缩机运行或电子膨胀阀开度，使温度波动范围极小。

自动除霜控制

触发方式：根据运行时间、蒸发器前后压差或温度来智能判断何时需要除霜。

执行过程：自动关闭供液阀，切换四通阀（热泵系统）或启动电热丝，并开启融霜排水阀。

冷凝压力调节

根据冷凝压力，自动控制冷却塔风机启停或转速、水冷冷凝器的水泵频率，维持冷凝效率高。

联动控制

自动顺序启停与制冷系统相关的设备，如：先开冷却水泵→再开冷却塔风机→最后启动压缩机。

整体的报警与数据记录

实时报警：任何参数超限或设备故障，立即在HMI上显示声光报警，并记录发生时间。

历史数据：记录运行参数、能耗、报警历史，便于故障诊断和设备维护。

三、工作流程（简化示例）

启动：操作员在HMI上按下“系统启动”按钮。

自检：PLC检查所有安全信号（如压力开关、水流开关）是否正常。

顺序启动：PLC依次启动冷却水系统（如有）、冷凝风机、库内风机。

制冷运行：PLC读取温度传感器数值，若高于设定值，则启动压缩机，并根据PID运算结果调节其运行频率或加载级数。

监控与调节：持续监控所有温度和压力，根据需要执行除霜、调节冷凝压力等操作。

停机：达到设定温度后，停止压缩机。收到停机指令后，按顺序停止所有设备。

故障处理：一旦检测到故障（如高压报警），立即按安全顺序停机，并发出警报。

四、优势

高可靠性：PLC本身平均无故障时间长，减少了继电器和接触器的大量触点故障。

控制精确：PID算法使温度控制精度远高于传统温控器。

节能高效：通过能量调节和智能除霜，避免无效运行，显著降低能耗。

灵活性与可扩展性：通过修改程序即可改变控制逻辑，易于增加新功能或设备。

便于维护与诊断：HMI提供丰富的状态信息和历史记录，使故障定位和排除更加快速。

远程监控：通过通信网络，可实现无人值守和集中管理。

五、应用场景

PLC控制柜广泛应用于对温度控制要求高、系统复杂或需要集中管理的场合：工业冷水机组、大型冷库（物流仓储、食品加工）、中央空调系统、化工工艺冷却、制药行业洁净厂房、supermarkets冷链展示柜群控。

总结：制冷系统PLC控制柜是现代制冷技术自动化和智能化的体现。它将分散的控制和保护功能集成于一体，不仅保障了系统安全、稳定、高效地运行，还为实现“智慧制冷”和“绿色节能”提供了坚实的技术基础。
