DCS控制柜：DCS集散控制柜是集散控制系统（Distributed Control System） 在物理层面的核心载体和实现单元。DCS，中文全称为分散控制系统或集散控制系统（Distributed Control System），DCS控制柜是用于分布式控制系统的电气控制装置。它通常由多个控制模块、信号输入输出模块、电源模块、通信模块以及辅助设备组成，封装在一个或多个金属柜体内。通过这些模块的协作，DCS控制柜能够实现对工业生产中的各种设备进行监控、控制和数据采集。

作为内蒙古DCS控制柜生产厂家，博越工控详细为您介绍DCS控制柜这款产品：

•DCS系统是整个人体的神经系统。

•中央操作室是大脑（进行思考和决策）。

•DCS集散控制柜就是分布在全身的脊髓和神经丛（负责处理局部反射并上传感觉信息，同时执行大脑的指令）。

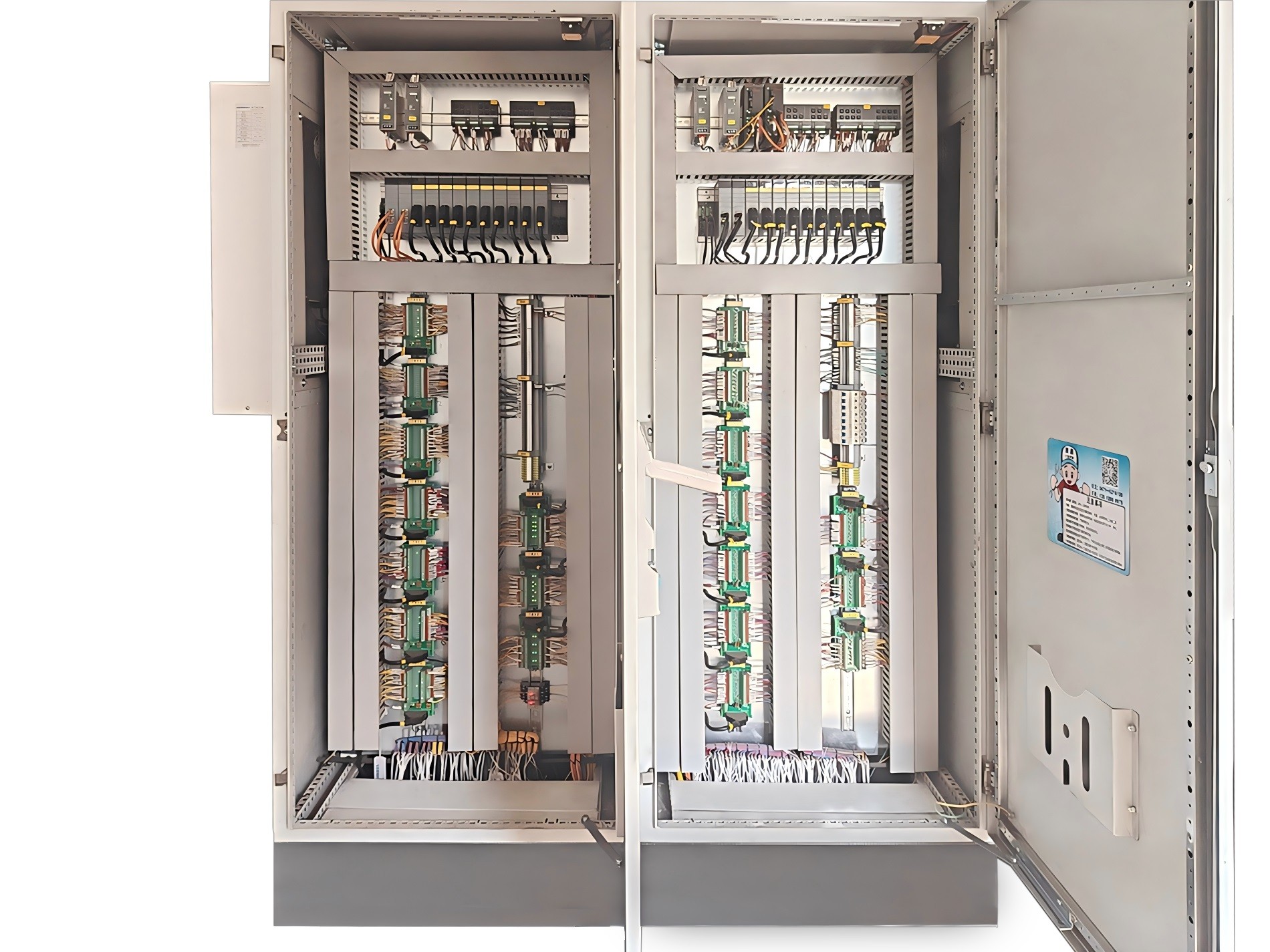

下图是博越工控生产的DCS控制柜产品正面图与内部结构构造图

、

DCS控制系统：

DCS，中文全称为分散控制系统或集散控制系统（Distributed Control System）。

它的核心思想是“分散控制，集中管理”。

分散控制：将整个庞大的工业生产过程（如一个化工厂、发电厂）分解成多个子过程或区域。每个区域由一个独立的、专用的控制器（称为“过程控制站”）来负责。这样，单个控制器的故障不会导致整个生产线的瘫痪，大大地提高了系统的可靠性。

集中管理：通过一个集中的操作员站（通常是多台电脑和大型显示屏），工程师和操作员可以对整个工厂的生产状态进行监视、操作、报警处理、报表打印和优化管理。

简单来说，DCS就像一个现代化军队的指挥系统：每个连队（本地控制器）有自己的作战任务和自主决策权，但师长（中央操作员）可以在指挥中心（控制室）看到整个战场的态势，并向各个连队下达总体指令。

二、DCS的主要组成部分

一个典型的DCS由硬件、软件和网络三大部分组成。

1.硬件组成

工程师站：

功能：是系统组态和维护的核心。工程师在这里进行系统配置、控制逻辑编程、画面绘制、数据库建立、报警设定等所有“开发”工作。

特点：通常不用于日常生产操作。

操作员站：

功能：是生产操作人员与生产过程交互的窗口。操作员在这里监视工艺流程画面、查看实时/历史数据、手动调节阀门、确认报警、打印报表等。

特点：通常配备大尺寸显示器，界面直观。

控制站/过程控制单元：

功能：DCS的“四肢和脊髓”，是执行控制的核心硬件。它安装在工业现场附近的机柜里，内部包括：

控制器（CPU）：执行控制逻辑（如PID运算）。

I/O模块：负责与现场设备连接，包括：

AI：模拟量输入（如温度、压力变送器的信号）。

AO：模拟量输出（如调节阀的控制信号）。

DI：数字量输入（如泵的启停状态、开关信号）。

DO：数字量输出（如启动泵、关闭阀门）。

特点：高可靠性、冗余设计（电源、CPU、网络均可冗余），适应恶劣工业环境。

服务器/历史站：

功能：存储海量的实时数据和历史数据，用于趋势分析、事故追溯、性能计算和报表生成。现代DCS通常采用冗余服务器架构以确保数据安全。

系统网络：

功能：连接所有上述节点的“高速公路”。通常采用分层网络结构：

管理网络：连接操作员站、工程师站、服务器，用于人机交互和数据管理。

控制网络：连接各个控制站和服务器，用于传输实时控制数据，要求高的确定性和实时性。

现场网络：连接控制站和远程I/O或智能现场仪表。

2.软件组成

组态软件：在工程师站使用，用于构建整个DCS的应用功能。

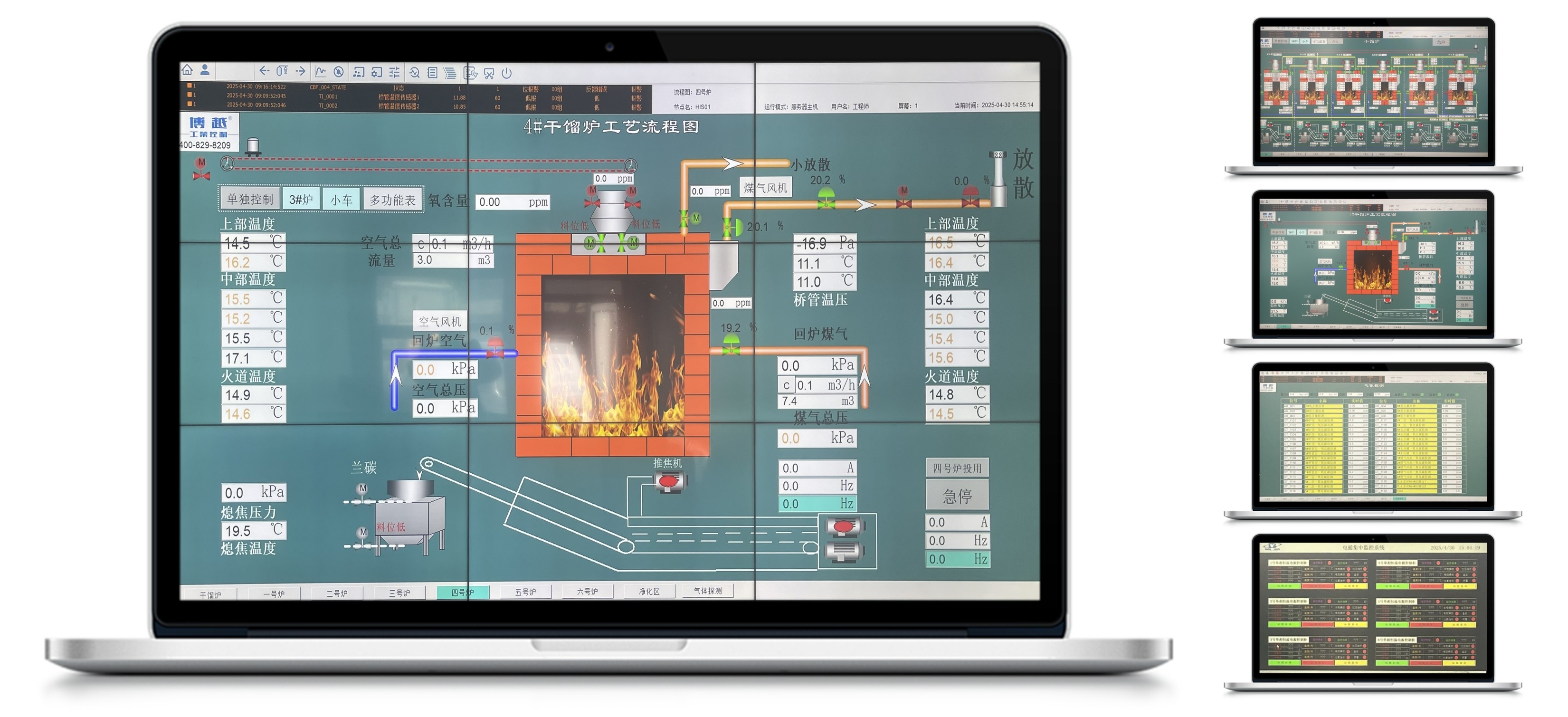

监控软件：在操作员站使用，提供图形化的人机界面。

控制算法软件：包含丰富的功能块库（如PID、开关、延时、计算等），工程师通过拖拽和连接这些功能块来构建复杂的控制策略。

实时数据库与历史数据库软件：负责存储和检索过程数据。

三、DCS的特点与优势

高可靠性：

分散性：危险分散，一个站点故障不影响其他部分。

冗余设计：关键部件（电源、控制器、网络、服务器）均支持1：1或N：1冗余，自动无扰切换。

强大的扩展性和开放性：

系统采用模块化设计，可以方便地通过增加控制站、I/O卡件或操作站来扩展规模。

支持OPC、Modbus、Profibus等国际标准通信协议，易于与第三方设备（如PLC、智能仪表）集成。

强大的控制功能：

不仅能处理简单的逻辑控制，更擅长实现复杂的连续过程控制（如PID调节、串级控制、前馈控制、模型预测控制等）。

内置丰富的算法库，可以构建控制策略。

完善的集中监控和信息管理能力：

提供全局性的生产视图，便于管理和优化。

强大的历史数据记录和分析功能，为生产管理、故障诊断和工艺改进提供数据支撑。
