KYN28A-12 10kV 高压成套常用柜型全套：进线柜、出线柜（馈线柜）、PT电压互感器柜、计量柜、母线联络柜（分段柜）、隔离柜、避雷器柜、电容器柜、电抗器柜、所用变柜、接地开关柜等。常用标准组合成套，单回路：进线柜+PT柜+出线柜；双电源常用：进线柜+分段柜+PT+出线柜+计量柜。下面来为大家详细介绍博越工控近期生产的一组KYN28A-12型高压开关柜为例，给大家介绍配电柜（KYN28A-12型高压开关柜），成套电气设备常用柜型。

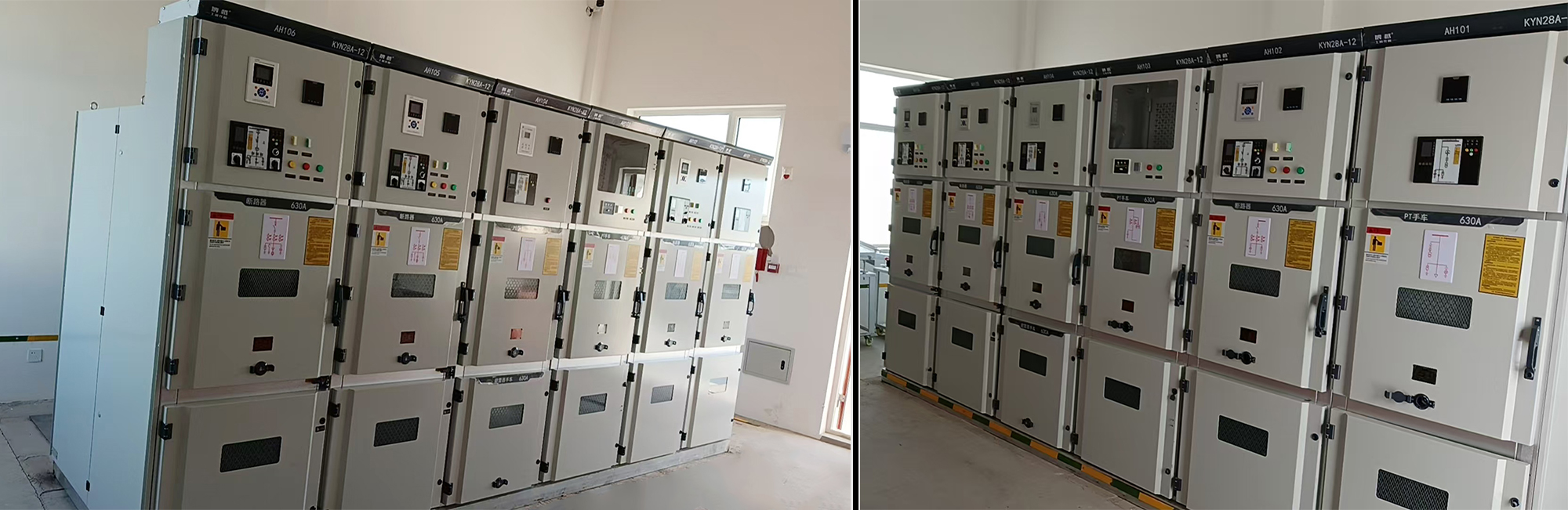

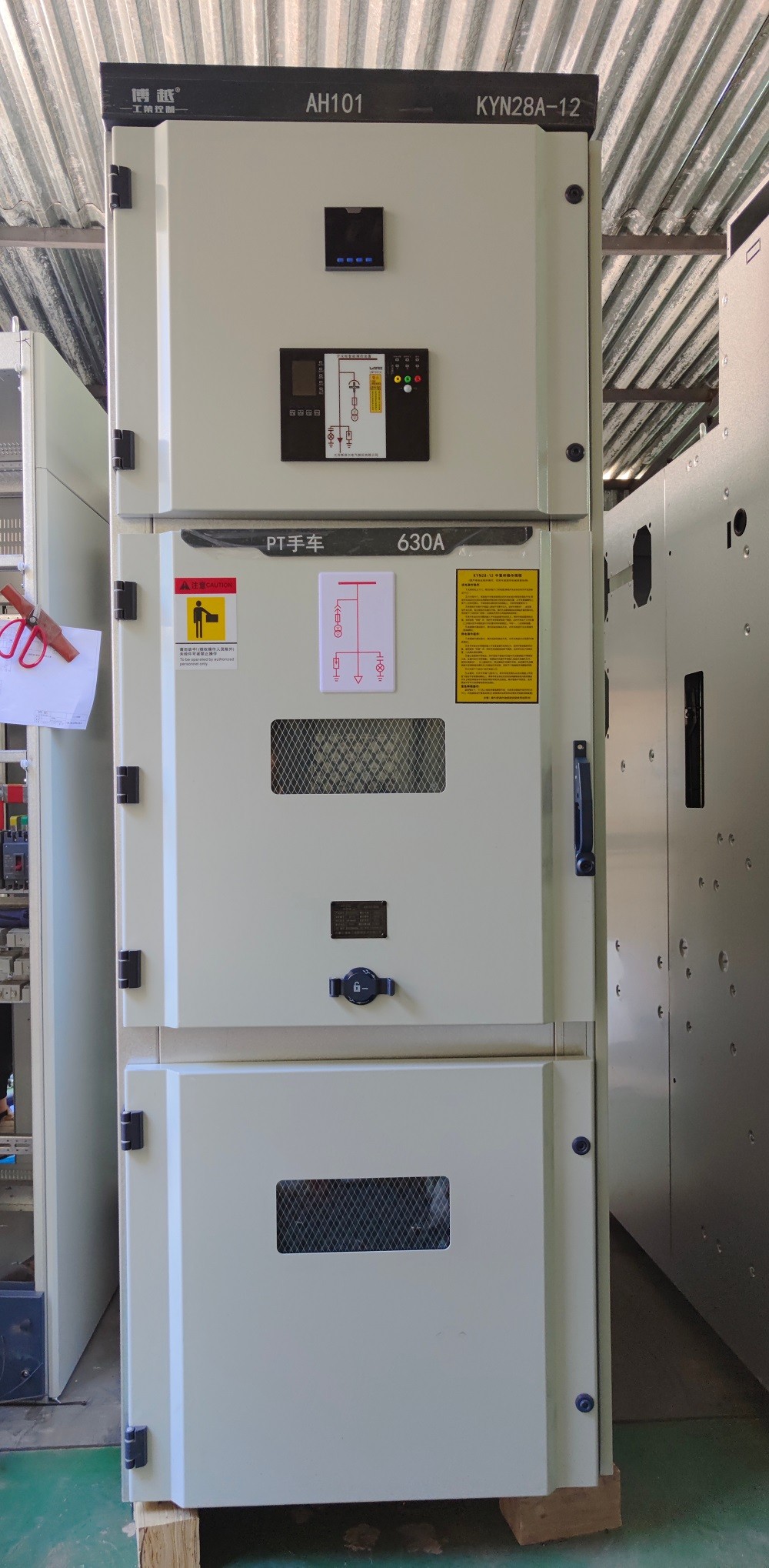

一、AH101-PT柜（电压互感器柜）——KYN28-12型中置式金属铠装开关柜
——属于“一进二出”中置柜系统中的一部分；
——为系统提供电压信号、测量、计量、保护及操作电源（如通过PT二次侧提供100V电压）；
主要用途：在10kV配电系统中，PT柜通常用于电压测量与计量、绝缘监测、提供同步电压信号、作为母线电压互感器（PT）接入点、配合弧光保护、避雷器等实现母线段保护。
结构特点：采用KYN28中置柜结构，手车式设计，维护方便。PT手车可抽出，便于检修。具备完整的防凝露、照明、电磁锁、状态指示等辅助功能。安装弧光保护传感器，提高母线运行安全性。
适用场景：适用于10kV配电室、工矿企业、变电站、高层建筑等电力系统中，作为母线电压互感器柜，配合进线柜、出线柜、计量柜等组成完整的中置柜系统。

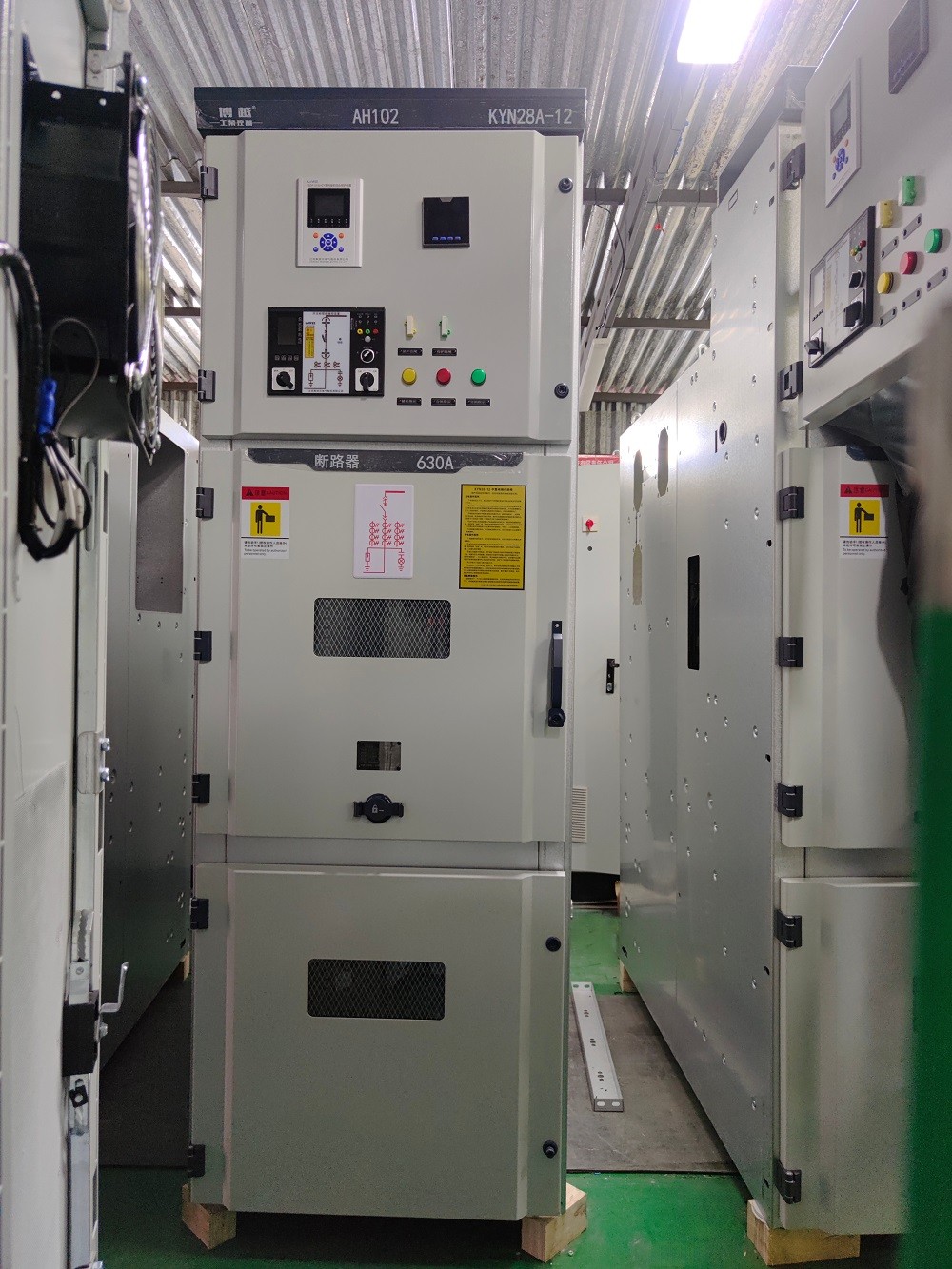

二、AH102-进线柜——KYN28-12型中置式金属铠装开关柜
——属于同一“中置柜—进二出”系统中的进线单元；
——引入10kV电源至母线，是整套配电系统的总进线开关柜；
在10kV配电系统中，进线柜用于接收变压器或上级电网的10kV电源；正常运行时接通或断开主母线；发生故障时快速切断短路电流；配合微机保护、弧光保护等实现线路保护。
结构特点
中置式手车结构：真空断路器为抽屉式，可拉出检修或更换。
完整保护配置：微机保护 + 弧光保护，安全性高。
电流互感器多绕组：可同时满足计量（0.2级）、测量（0.5级）和保护（10P20）需求。
辅助功能齐全：防凝露、照明、电磁锁、状态指示等。
与PT柜的配合关系
在“一进二出”系统中：
AH102进线柜：从变压器引入10kV电源，经断路器、CT后送至母线。
AH101 PT柜：并接在母线上，提供电压信号、避雷器、弧光检测等。
两者共同构成完整的进线及母线测量保护单元。

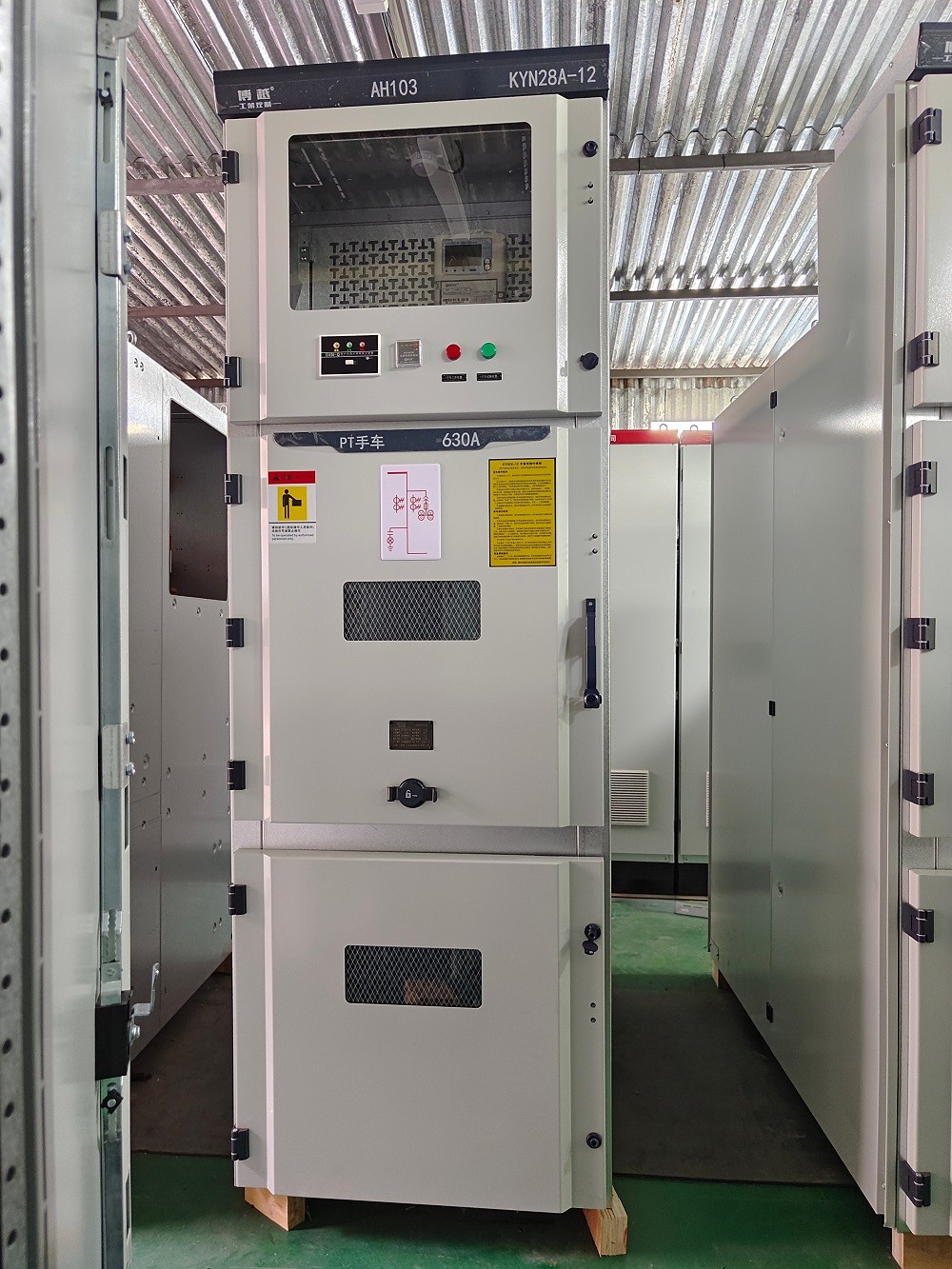

三、AH103-计量柜——KYN28-12型中置式金属铠装开关柜
——属于同一“中置柜—进二出”系统中的电能计量单元。
——对10kV线路进行高精度电能计量，用于电费结算或内部核算。
主要用途：在10kV配电系统中，计量柜通常设置在进线侧（进线柜之后或之前），用于准确计量有功/无功电量；提供计量用电流、电压信号至电能表；满足电力部门对贸易结算计量的要求（精度要求0.2S/0.2级）。
结构特点
高精度计量元件：CT为0.2S级、PT为0.2级，满足贸易结算要求。
PT手车结构：电压互感器安装在可抽出手车上，便于检修和校验。
仅安装三相中的两相CT（常见于10kV不接地系统或采用V-V接线的计量方式）。
二次侧配置专用计量端子小母线，便于外接电能表。
与进线柜、PT柜的配合关系
在“一进二出”系统中，典型排列顺序为：
AH102进线柜 → AH103计量柜 → AH101 PT柜（或计量柜在PT柜之后，视一次方案而定），进线柜引入电源，计量柜采集电量数据，PT柜提供母线电压测量和避雷器保护。
注意：
计量柜属于强检设备，CT/PT需由电力部门校验并铅封。
柜门上通常设有观察窗和计量表室，方便抄表。
计量柜通常不配置真空断路器，仅通过PT手车和CT实现采样，母线直接贯通或经隔离手车。

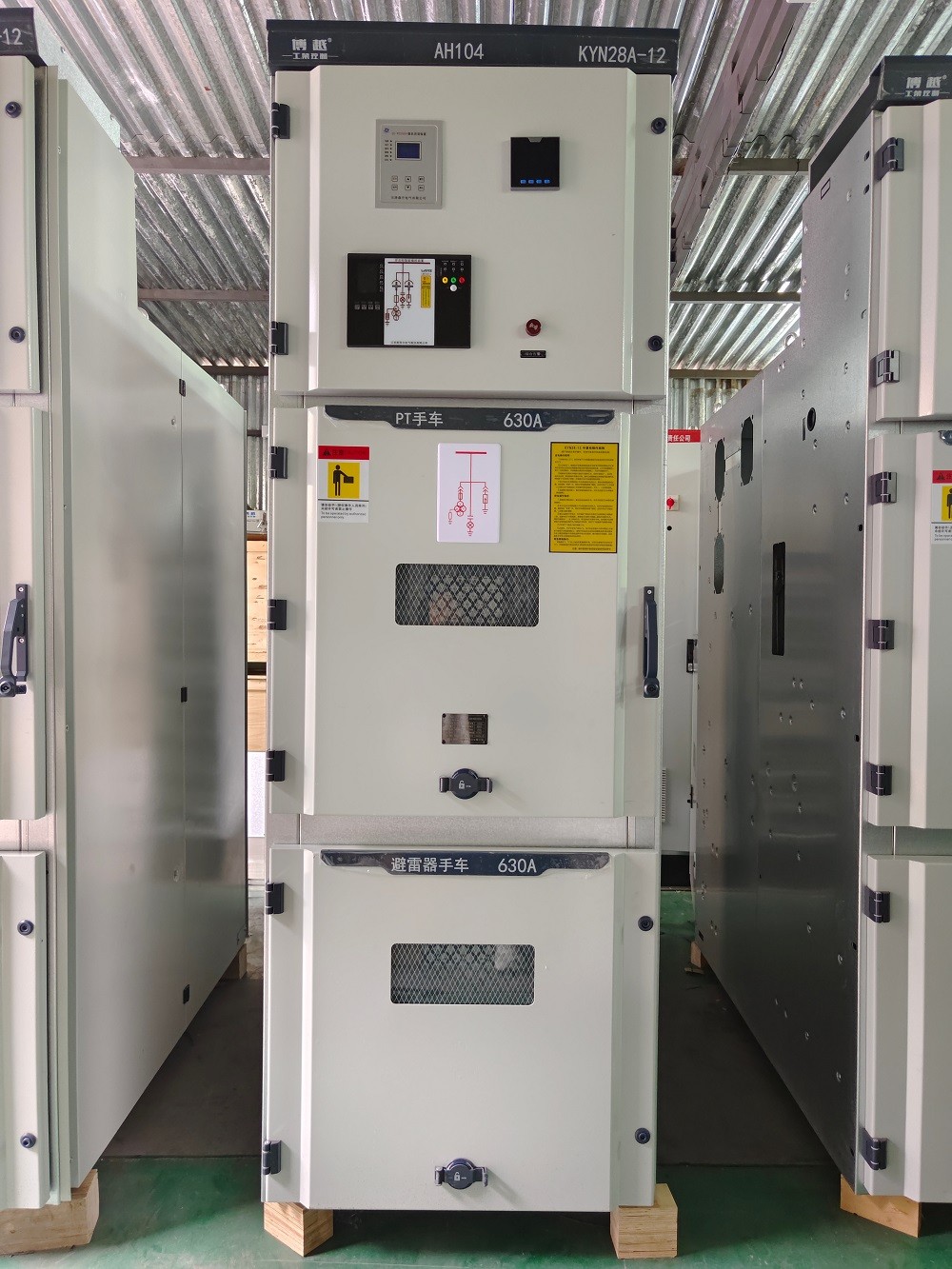

四、AH104-避雷器柜 ——KYN28-12型金属封闭式开关设备
——属于同一“中置柜—进二出”系统中的母线过电压保护及电压监测单元。
——这批生产制造的AH104-避雷器柜，内部同时配有 PT手车（630A）和避雷器手车（630A）。
主要功能（应用于10kV系统）
电压变换与监测：将10kV母线电压转换为100V（线电压）及100/√3 V（相电压），为仪表、保护装置提供二次电压。
过电压保护：避雷器限制雷电过电压和操作过电压，保护变压器、电缆等设备绝缘。
谐振消谐：一次消谐器吸收暂态能量，防止PT铁磁谐振引发的设备事故。
弧光保护：发生内部电弧时快速跳闸（配合上级断路器），缩短故障切除时间。
安全隔离：手车式结构支持摇出检修，满足“五防”闭锁要求。
应用场景：该柜通常作为10kV进线柜或母联柜的附属柜，布置于10kV开关室内，为整段母线提供电压信号和防雷保护。

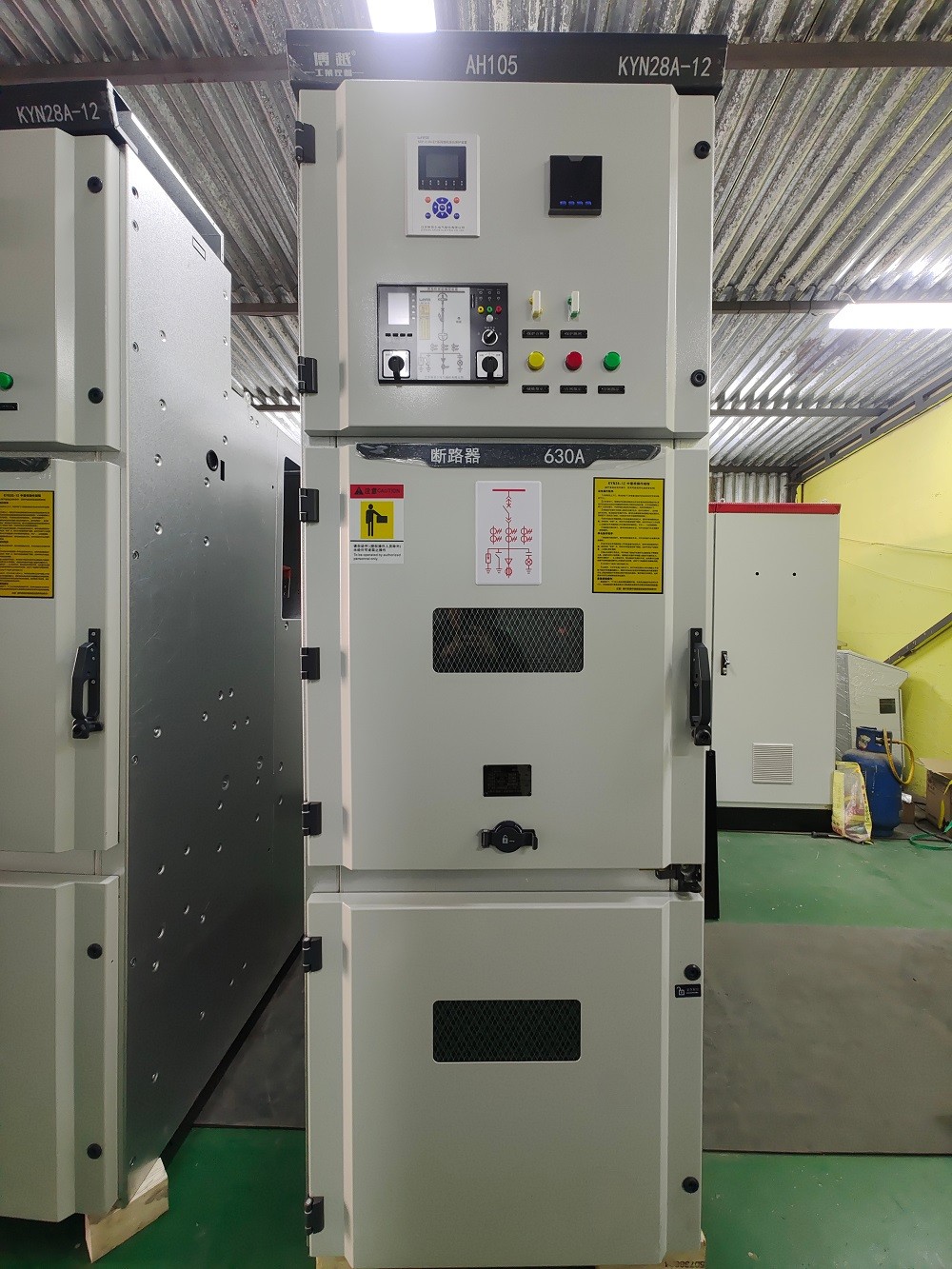

五、AH105出线柜和AH106出线柜，都是 应用于 10kV 系统的 KYN28A-12 型中置式金属封闭开关柜，共同组成一个10kV开关柜段，AH104提供母线电压信号和防雷保护，AH105/106分别带载不同出线回路。
主要功能（应用于10kV系统）
正常负荷通断：通过VS1真空断路器远程或就地分合闸，控制出线回路送电或停电。
短路故障保护：电流互感器检测故障电流 → BKR-6500微机保护判断 → 发出跳闸指令 → 断路器跳闸，开断25kA短路电流。
保护配置通常包括：过流I段（速断）、过流II段（定时限/反时限）、过负荷保护等。
电弧光保护：PCS-9656M光传感器监测柜内弧光，一旦检测到即快速跳闸（总动作时间<4ms传感器+继电器），降低弧光对人身和设备的损害。
检修安全隔离：断路器手车可摇出至试验位置或拉出柜外，形成明显断开点。接地开关合闸后，出线电缆侧接地，同时闭锁前下门和柜后门（满足“五防”要求）。
测量与监视：电流表实时显示负载电流。状态指示仪显示断路器、接地开关、手车位置等状态。带电显示器强制提示电缆侧带电情况，防止误入带电间隔。
防潮防凝露：凝露控制器根据温湿度自动启停加热板，避免柜内绝缘受潮。
典型应用场景（10kV系统）
AH105作为出线柜，通常用于：向 10kV/0.4kV配电变压器 供电（常见容量800kVA~2500kVA）。向 10kV高压电动机 供电（如风机、水泵）。向 10kV配电线路（架空线或电缆）馈电。它与AH104（PT+避雷器柜）配合使用：AH104为母线提供电压信号，AH105则利用该电压信号实现方向保护或检同期合闸等功能。

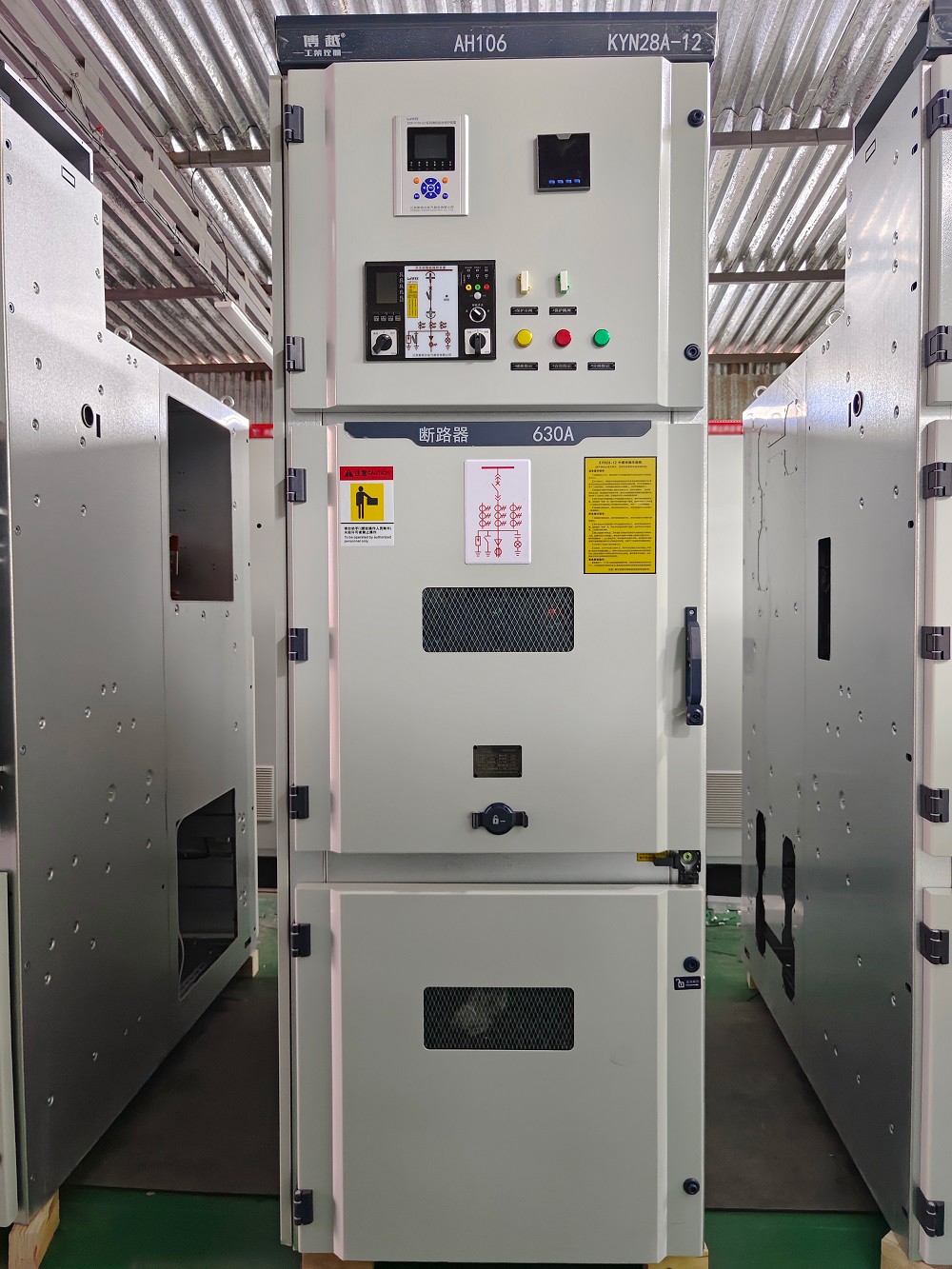

AH106出线柜 KYN28A-12型中置式金属封闭开关柜
——同属该10kV系统的出线柜。
用于将电能从10kV母线分配至下游负载，并具备保护、测量、控制及安全隔离功能。
这批生产的高压成套项目中，AH106也是另一回路出线柜，两者并列运行，分别带不同的负载回路。其操作规程同标准KYN28柜，严格遵守“五防”联锁，核心步骤与AH105相同。
